Головной блок BU (WL BU 01.00.00.000) предназначен для фиксации керноприемника в наружной трубе и обеспечения неподвижности керноприемной трубы во время бурения. Головной блок состоит из: верхней части головного блока; нижней части головного блока (подшипниковый узел).
Головной блок BU (WL BU 01.00.00.000) предназначен для фиксации керноприемника в наружной трубе и обеспечения неподвижности керноприемной трубы во время бурения.
Головной блок состоит из:
- верхней части головного блока;
- нижней части головного блока (подшипниковый узел).
Верхняя часть головного блока обеспечивает возможность фиксирования и поднятия головного блока из скважины, нижняя – неподвижность керноприемной трубы при бурении. Кернорвательное устройство, предназначено для срыва и удержания керна при извлечении керноприемника.

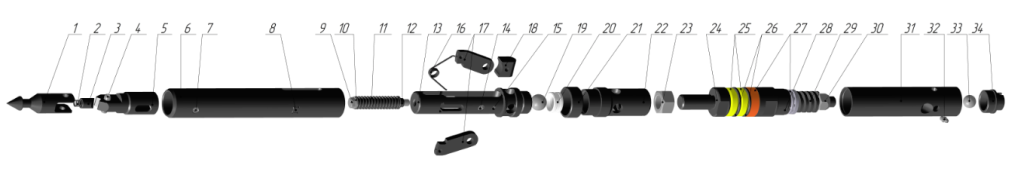

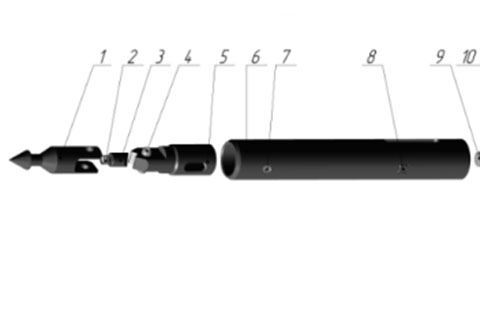

№ поз. | Обозначение | Наименование | Кол-во, шт |
1-24 | WL BU 01.00.01.000 | Верхняя часть головного блока BU | 1 |
1 | WL BU 01.00.01.001 | Наконечник копьевидный | 1 |
2 | WL BU 01.00.01.004 | Основание | 1 |
3 | WL BU 02.00.01.014 | Манжете BU | 1 |
4 | WL BU 02.00.00.015 | Кольцо манжета | 2 |
5 | Кольцо 029-033-25-1-0 ГОСТ 9833-73 | 2 | |
6 | WL BU 01.00.01.005 | Цилиндр | 1 |
7 | Штифт А.10х45 Хим.Окс.прм ГОСТ 14229-93 | 1 | |
8 | WL BU 01.00.01.020 | Штифт квадратный | 1 |
9 | Болт М10-6gх90 ГОСТ 7796-70 | 1 | |
10 | Шайба 10.37 ГОСТ 9649-78 | 1 | |
11 | WL BU 01.00.01.006 | Пружина сжатия 19 | 1 |
12 | WL BU 01.00.01.019 | Трубка | 1 |
13 | WL BU 01.00.01.007 | Верхняя часть корпуса | 1 |
14 | WL BU 01.00.01.008 | Стопор | 2 |
15 | WL BU 01.00.01.012 | Пружина | 1 |
16 | WL BU 01.00.01.018 | Седло стопоров | 1 |
17 | Штифт А.10х32 Хим.Окс.прм ГОСТ 14229-93 | 1 | |
18 | Штифт А.6х32 Хим.Окс.прм ГОСТ 14229-93 | 1 | |
19 | Шарик 22-40 ГОСТ 3722-81 | 1 | |
20 | WL BU 01.00.01.022 | Седло клапана | 1 |
21 | WL BU 01.00.01.021 | Пружина сжатия 24 | 1 |
22 | WL BU 01.00.01.010 | Буртик посадочный | 1 |
23 | WL BU 01.00.01.011 | Нижняя часть корпуса | 1 |
24 | Гайка М22-6H ГОСТ 5915-70 | 1 | |
25-35 | WL BU 01.00.02.000 | Нижняя часть головного блока BU | 1 |
25 | WL BU 01.00.02.001 | Шпиндель | 1 |
26 | WL B 01.00.02.002-01 | Манжета сигнализатора мягкая B | 2 |
27 | WL BU 01.00.02.003 | Шайба 16х43х3 | 2 |
28 | Подшипник 28203 ГОСТ 520-89 | 2 | |
29 | WL BU 01.00.02.100 | Втулка | 1 |
30 | Пружина МРВ 32-038 ISO 10243 | 1 | |
31 | Гайка М16-6Н.NF ГОСТ Р 50272-92 | 1 | |
32 | WL BU 01.00.02.005 | Колпачок керноприемной трубы | 1 |
33 | Масленка 1.1 Кд6.хр ГОСТ 19853-74 | 1 | |
34 | Шарик 19,05-100 ГОСТ 3722-81 | ||
35 | WL BU 01.00.02.006 | Корпус обратного клапана | 1 |
WL BU 01.00.01.000 ЗИ | Комплект запасных частей головного блока BU | 1 |
Головной блок B поставляется только с комплектом запасных частей к головному блоку ВU (WL BU 01.00.01.000 ЗИ).
№ поз. | Обозначение | Наименование | Кол-во, шт |
Комплект запасных частей головного блока ВU (WL BU 01.00.01.000 ЗИ) | |||
3 | WL BU 02.00.02.014 | Манжете BU | 1 |
5 | Кольцо 029-033-25-1-0 ГОСТ 9833-73 | 2 | |
26 | WL B 01.00.02.002 | Манжета сигнализатора B (жесткая) | 2 |
28 | Подшипник 28103 ГОСТ 520-89 | 2 | |
33 | Масленка 1.1 Кдб.хр ГОСТ 19853-74 | 1 |
