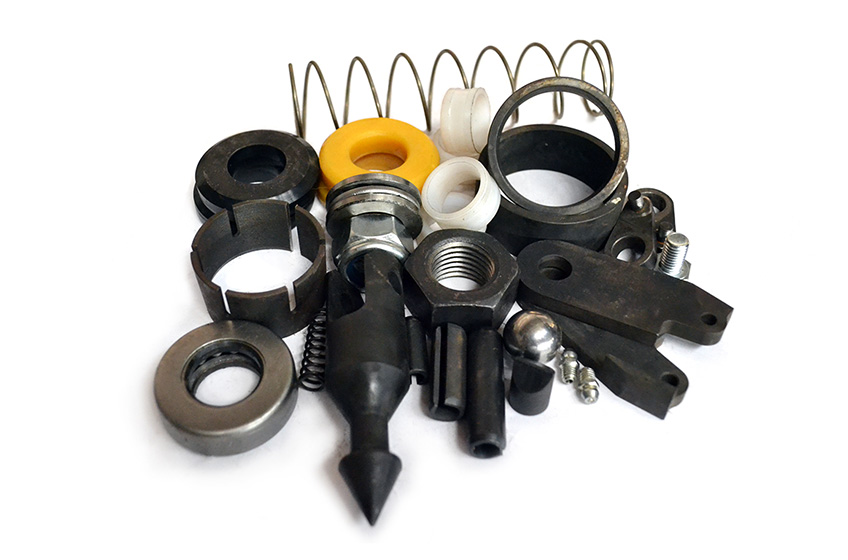

Комплект запасных частей колонкового набора N (WL N 07.01.00.000) для бурения скважин средних требований глубиной 1000 м.
Комплектация
№ поз. | Обозначение | Наименование | Кол-во, шт | Комплектация | |||
1-32 | WL N 07.01.00.000 | Комплект запасных частей набора колонкового NRQC | ↓ | ||||
1-32 | WL N 07.01.00.000-01 | Комплект запасных частей набора колонкового NQC | ↓ | ||||
1-32 | WL N 07.01.00.000-02 | Комплект запасных частей набора колонкового NTC | ↓ | ||||
1-32 | WL N 07.01.00.000-03 | Комплект запасных частей набора колонкового NXC | ↓ | ||||
1 | WL N 01.00.01.001 | Наконечник копьевидный | 1 | ˅ | ˅ | ˅ | ˅ |
2 | WL N 01.00.01.002 | Пружина сжатия 10 | 1 | ˅ | ˅ | ˅ | ˅ |
3 | WL N 01.00.01.003 | Плунжер стопорный | 1 | ˅ | ˅ | ˅ | ˅ |
4 | Штифт А.10х26 Хим.Окс.прм ГОСТ 14229-93 | 2 | ˅ | ˅ | ˅ | ˅ | |
5 | Болт М10-6gх16.58 ГОСТ 7805-70 | 2 | ˅ | ˅ | ˅ | ˅ | |
6 | WL N 01.00.01.006 | Пружина сжатия 40 | 1 | ˅ | ˅ | ˅ | ˅ |
7 | WL N 01.00.01.100 | Деталь соединительная | 4 | ˅ | ˅ | ˅ | ˅ |
8 | Штифт А.13х50 Хим.Окс.прм ГОСТ 14229-93 | 2 | ˅ | ˅ | ˅ | ˅ | |
9 | WL N 01.00.01.008 | Стопор | 4 | ˅ | ˅ | ˅ | ˅ |
10 | Штифт А.13х35 Хим.Окс.прм ГОСТ 14229-93 | 2 | ˅ | ˅ | ˅ | ˅ | |
11 | Шарик 22-40 ГОСТ 3722-81 | 1 | ˅ | ˅ | ˅ | ˅ | |
12 | WL N 01.00.01.009 | Вкладыш | 2 | ˅ | ˅ | ˅ | ˅ |
13 | WL N 01.00.01.010 | Буртик посадочный | 1 | ˅ | ˅ | ˅ | ˅ |
14 | Гайка М27-6H.8 Хим.Окс.прм ГОСТ 5915-70 | 1 | ˅ | ˅ | ˅ | ˅ | |
15 | WL N 01.00.02.002 | Манжета сигнализатора (мягкая / жесткая) | 4 | ˅ | ˅ | ˅ | ˅ |
16 | Подшипник 108905 ГОСТ 520-89 | 1 | ˅ | ˅ | ˅ | ˅ | |
17 | WL N 01.00.02.100 | Втулка | 1 | ˅ | ˅ | ˅ | ˅ |
18 | Подшипник 8204 ГОСТ 7872-89 | 1 | ˅ | ˅ | ˅ | ˅ | |
19 | Гайка М20-6Н.8.NF ГОСТ Р 50273-92 | 1 | ˅ | ˅ | ˅ | ˅ | |
20 | Масленка 1.1 Кд6.хр ГОСТ 19853-74 | 2 | ˅ | ˅ | ˅ | ˅ | |
21 | WL N 05.01.00.001 | Кольцо упорное N | 2 | ˅ | ˅ | ˅ | v |
22 | WL N 05.02.00.001 | Кольцо кернорвательное N | 20 | ˅ | ˅ | ˅ | ˅ |
23 | WL N 05.02.00.002 | Кольцо кернорвательное N с канавками | 2 | ˅ | ˅ | ˅ | ˅ |
24 | WL N 05.03.00.001 | Корпус кернорвателя N | 4 | ˅ | ˅ | ˅ | ˅ |
25 | WL N 05.04.00.001 | Кольцо посадочное N | 2 | ˅ | ˅ | ˅ | ˅ |
26 | WL N 05.05.00.001 | Стабилизатор N | 2 | ˅ | ˅ | ˅ | ˅ |
27 | WL N 04.01.01.001 | Релитовый переход NRQC | 2 | ˅ | |||
27 | WL N 04.01.02.001 | Релитовый переход NQC | 2 | ˅ | |||
27 | WL N 04.01.03.001 | Релитовый переход NTC | 2 | ˅ | |||
27 | WL N 04.01.05.001 | Релитовый переход NXC | 2 | ˅ | |||
28 | WL N 04.02.00.001 | Подрелитовый переход N | 1 | ˅ | ˅ | ˅ | ˅ |
29 | WL N 03.01.00.001 | Труба керноприемная N (1,5 м) | 1 | ˅ | ˅ | ˅ | ˅ |
30 | WL N 03.01.00.001-01 | Труба керноприемная N (3,0 м) | 2 | ˅ | ˅ | ˅ | ˅ |
31 | WL N 03.02.00.001 | Труба колонковая N (1,5 м) | 1 | ˅ | ˅ | ˅ | ˅ |
32 | WL N 03.02.00.001-01 | Труба колонковая N (3,0 м) | 1 | ˅ | ˅ | ˅ |
˅ |
