Трубы бурильные стальные тяжелой серии ТБС-70 к комплексу технических средств со съемным керноприемником КССК-76 предназначены для бурения скважин алмазными коронками диаметром 76 мм в породах V-IX категорий по буримости.
Трубы к комплексу КССК-76 применяются в наиболее сложных геолого-технических условиях бурения со съемным керноприемником и являются наиболее прочной конструкцией на сегодняшний день среди всех известных, в том числе и зарубежных аналогов. Резьбовые соединения труб карбонитрированы, что повышает сопротивление усталости. По опыту эксплуатации труб бурильных КССК-76 известно, что отказы по причине заедания и износа карбонитрированных резьб исключены.
Номинальная глубина бурения в зависимости от комплектации бурильными трубами: 1200, 2000 или 3000 метров.

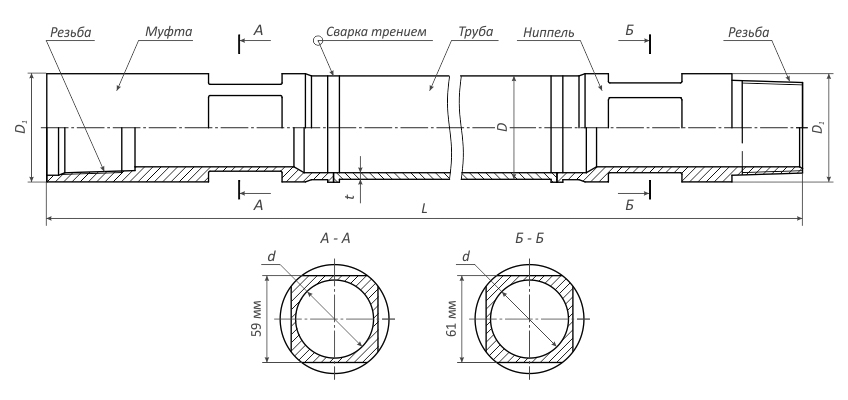

Наименование | Наружный диаметр трубы D, мм | Наружный диаметр замка D1, мм | Внутренний диаметр d, мм | Толщина стенки t, мм | Резьба | Длина трубы, мм | Вес, кг | Момент затяжки замкового соединения, Нм (±5%) | Максимальный крутящий момент, Нм (±5%) | Максимальная глубина бурения, м |
ТБС-70 Н 1500 | 70,0 | 73,5 | 53,0 | 4,5 | Сп.К-70 | 1500 | 11,3 | 4000 | 3400 | 3000 |
ТБС-70 Н 3000 | 70,0 | 73,5 | 53,0 | 4,5 | Сп.К-70 | 3000 | 21,2 | 4000 | 3400 | 3000 |
ТБС-70 Н 4500 | 70,0 | 73,5 | 53,0 | 4,5 | Сп.К-70 | 4500 | 32,8 | 4000 | 3400 | 3000 |
ТБС-70 Н 6200 | 70,0 | 73,5 | 53,0 | 4,5 | Сп.К-70 | 6200 | 45,6 | 4000 | 3400 | 3000 |
Механические свойства материала тела трубы и замка (не менее)
Параметры | Тело трубы, сталь 36Г2С | Тело трубы, сталь 45 | Детали замка, сталь 40ХН |
Временное сопротивление, МПа (кгс/мм2) | 686 (70) | 539 (55) | 882 (90) |
Предел текучести при растяжении, МПа (кгс/мм2) | 490 (50) | 323 (33) | 686 (70) |
Относительное удлинение, % | 12 | 16 | 15 |
Твердость сердцевины, HRС | — | — | 26 |
Примечание:
- Механические свойства материала тела трубы указаны в состоянии поставки после нормализации и распространяются на сварной шов.
- Механические свойства материала деталей замка указаны после их объемной термообработки (улучшения).
- Поверхностная твердость после закалки ТВЧ: тела трубы – min 40HRС, деталей замка – min 55HRС.
