Буровая установка ZBO U10/U10 Ex предназначена для сооружения дренажных, разведочных и технических скважин в шахтных выработках, в том числе опасных по газу и пыли, и для эксплуатации во взрывоопасных зонах предприятий.
 |
НАДЕЖНОСТЬ И БЕЗОПАСНОСТЬ В конструкции установки включен телескопический цилиндр двухстороннего действия (без цепи) и внедрена система плавного пуска силового агрегата. Силовые кабели выполнены с учетом агрессивной среды шахт – гибкие, экранированные, с резиновым покрытием повышенной износостойкости. Безопасность работы обеспечивают ограждающее устройство, система контроля тока и устройства аварийной остановки, расположенные на каждом блоке. |
|
СЕРВИС Техническое сопровождение службы сервиса 24/7 и при необходимости выезд сервисной бригады в любую точку мира. В стоимость поставки буровых установок входит шеф-монтаж и обучение. Выполняем ремонт бурового оборудования российского и зарубежного производства. |
 |
УНИВЕРСАЛЬНОСТЬ Возможно проведение буровых работ как с использованием бурильных труб и инструмента для бурения ССК (Wireline), так и бурильных труб ТБСУ диаметром 63,5 мм. |
| Расчетная глубина бурения |
Вращатель Р |
| B (55,6 мм) |
900 |
| N (69,9 мм) |
750 |
| H (89 мм) |
650 |
| P (89 мм) |
400 |
| Угол бурения по азимуту, градус | От -90 до +90 |
| Габариты, Д*Ш*В, мм/ Масса, кг | |
| Блок буровой (с ходом 850 мм) | 3000*1100*3800/3000 |
| Блок буровой (с ходом 1800 мм) | 3000*1100*4800/3200 |
| Блок силовой (90 кВт) | 1900*750*1400/1500 |
| Блок силовой (90 кВт) с колесным шасси | 2000*1400*2200/1700 |
| Пульт управления с колесным шасси | 700*520*1220/150 |
| Тип привода | Асинхронный электродвигатель рудничного исполнения, взрывобезопасный. Маркировка взрывозащиты РВ Ex d I по ГОСТ Р 51330.0, степень защиты не ниже IP55 по ГОСТ 14254 |
| Напряжение, мощность привода | 380/660 В, 90 кВт |

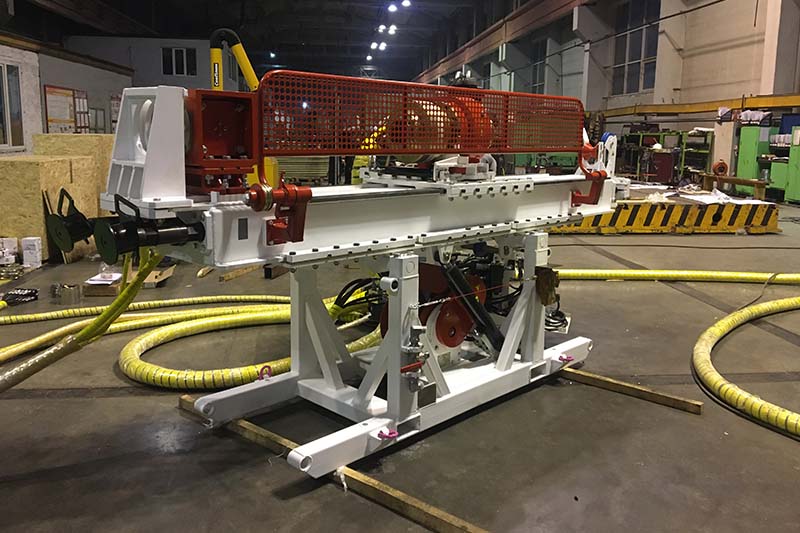

| Блок буровой | |
| Податчик | Механизмом подачи является телескопический цилиндр двухстороннего действия. Надежное покрытия штока увеличивает ресурс работы цилиндра |
| Рабочий ход | 850; 1800 |
| Усилие тяговое/подачи, кН | 100 |
| Скорость перемещения, м/с (мах) | 0,4…1.0 |
| Вращатель | Кулачки патрона вращателя легко заменяемы и армированы твердосплавными вставками, исключают проворачивание и обеспечивают надежное удержание буровой колонны. Работа патрона вращателя и трубодержателя синхронизированы. |
| Привод вращателя, см3 | 160 |
| Максимальная скорость, об/мин |
800
|
| Максимальный крутящий момент, Нм |
3000
|
| Диапазон зажимаемых труб, мм |
55,6-114,0
|
| Трубодержатель | Самоцентрирующийся трубодержатель открывается и закрывается под давлением газовой пружины. При потере давления в системе закрывается автоматически, предотвращая падение буровой колонны в скважину. Надёжное удержание колонны также обеспечивают кулачки, армированные твердосплавными вставками. |
| Максимальный диаметр зажима труб, мм | 114 |
| Проходной диаметр (без кулачков), мм | 123 |
| Усилия удержания, кН | 150 |
| Лебёдка ССК | |
| Объём барабана, м | 800 |
| Грузоподъемность на полном/пустом, кН | 4/11 |
| Скорость на полном/пустом, м/с | 5,6/2 |
| Канатоукладчик | есть |

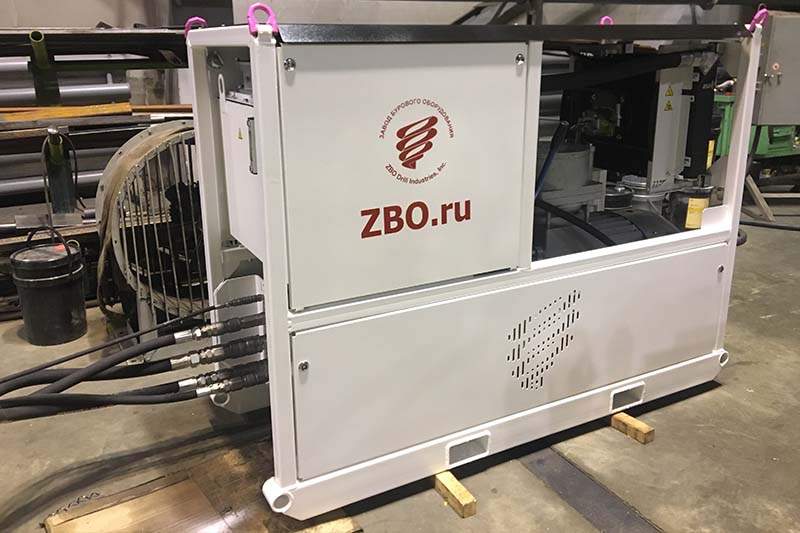

| Блок силовой | |
| Основной насос | Аксиально-поршневой насос переменной производительности. |
| Максимальный расход, л/мин | 162 |
| Максимальное давление, бар | 315 |
| Вспомогательный насос | Аксиально-поршневой насос переменной производительности. |
| Максимальный расход, л/мин | 60 |
| Максимальное давление, бар | 260 |
| Объем гидравлического бака, л | 100 |
| Система охлаждения | Воздушный радиатор с гидроприводом. |
| Блок управления | |
|
Управление ручное с помощью гидравлических элементов.
Отображение рабочих параметров с помощью манометров:
|
|
| Комплектация | Поставляется в комплекте с гидравлическим буровым промывочным насосом American Manufacturing AW 1122 (расход 140 л/мин., давление 70 бар). |
