Трубы бурильные стальные облегченные ТБСО обладают преимуществами легкосплавных ТБЛ и универсальных ТБСУ – их вес сопоставим с весом первых, а благодаря поверхностному упрочнению они успешно могут применяться в сложных геолого-технических условиях, в породах повышенной абразивности.
Трубы изготавливаются из стали 45 (группа прочности Д), приварные замки – из стали 40ХН. Технология производства аналогична ТБСУ: тело трубы проходит поверхностную закалку ТВЧ (кроме труб ТБСО диаметром 24 мм), приварные замки подвергаются объемной термообработке, карбонитрации и последующей закалке ТВЧ.
|

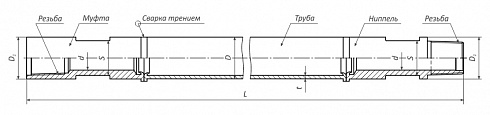

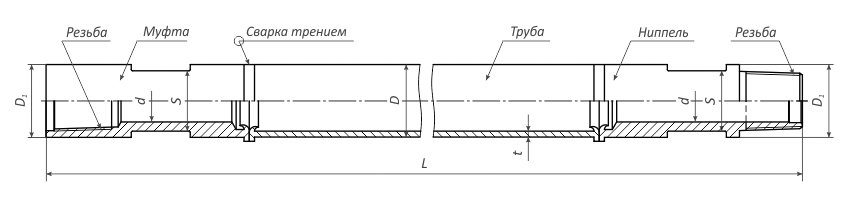

Обозначение |
Длина трубы в сборе L, м |
Расчетная масса трубы, кг |
Резьба |
Тело трубы |
Замок |
Момент затяжки резьбового соединения, Нм (±5%) |
|||
|---|---|---|---|---|---|---|---|---|---|
|
Наружный диаметр D, мм |
Толщина стенки t, мм |
Наружный диаметр D1, мм |
Внутренний диаметр d, мм |
Ширина прорезей под ключ S, мм |
|||||
| ТБСО-24 | 0,83 | 1,42 | СпК-18 | 24,0 | 2,5 | 24,5 | 9 | 19 | 100 |
| ТБСО-34 | 1,00 | 3,29 | СпК-27 | 34,0 | 3,5 | 34,5 | 16 | 37 | 500 |
| ТБСО-43 | 1,00 | 4,18 | СпК-34 | 43,0 | 3,5 | 43,5 | 22 | 32 | 1000 |
| ТБСО-43 | 1,50 | 5,88 | СпК-34 | 43,0 | 3,5 | 43,5 | 22 | 32 | 1000 |
| ТБСО-43 | 3,00 | 11,00 | СпК-34 | 43,0 | 3,5 | 43,5 | 22 | 32 | 1000 |
| ТБСО-55 | 1,00 | 5,95 | СпК-45 | 55,0 | 3,5 | 55,5 | 32 | 46 | 1800 |
| ТБСО-55 | 1,50 | 8,17 | СпК-45 | 55,0 | 3,5 | 55,5 | 32 | 46 | 1800 |
| ТБСО-55 | 3,00 | 14,83 | СпК-45 | 55,0 | 3,5 | 55,5 | 32 | 46 | 1800 |
| ТБСО-55 | 4,70 | 27,60 | СпК-45 | 55,0 | 4,5 | 55,5 | 32 | 46 | 1800 |
Механические свойства материала тела трубы и замка (не менее)
| Параметры |
Тело трубы, сталь гр.прочности «К» |
Тело трубы, сталь 45 |
Детали замка, сталь 40ХН |
| Временное сопротивление, МПа (кгс/мм2) | 686 (70) | 539 (55) | 882 (90) |
| Предел текучести при растяжении, МПа (кгс/мм2) | 490 (50) | 323 (33) | 686 (70) |
| Относительное удлинение, % | 12 | 16 | 15 |
| Твердость сердцевины HRС | — | — | 26 |
Примечание:
- Механические свойства материала тела трубы указаны после нормализации и распространяются на сварной шов.
- Механические свойства материала деталей замка указаны после их объемной термообработки (улучшения).
- Поверхностная твердость после закалки ТВЧ: тело трубы – min 40HRC, деталей замка – min 55HRC.
