Двойные бурильные трубы – легкосплавные ТБДЛ-75 и стальные ТБДС-73 – к комплексам КГК предназначены для бурения скважин коронками диаметром 84 и 93 мм глубиной до 300 м в породах II-V категорий по буримости при выполнении поисково-съемочных и геохимических работ, при геологическом картировании и разведки месторождений твердых полезных ископаемых.

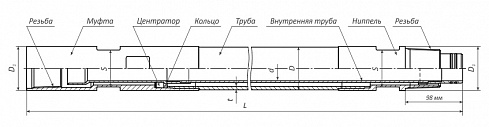

Двойная бурильная легкосплавная труба ТБДЛ-75 состоит из концентрично расположенных наружной и внутренней труб из сплава Д16Т ГОСТ 18482-73. К наружной трубе с помощью цилиндрических резьб со стабилизирующими и гладкими конусами присоединены детали замка – ниппель и муфта из стали 40ХН ГОСТ 4543-71.
Конструкция стальной двойной бурильной трубы ТБДС-73 аналогична конструкции трубы ТБДЛ-75 и отличается материалом наружной трубы – сталь «Д».
Бурение скважин осуществляется с гидротранспортом керна, доставляемого на поверхность по внутреннему каналу двойной бурильной колонны. Глубина бурения трубами ТБДЛ-75 до 300 м, ТБДС-73 до 100 м.
|
Обозначение |
Тело трубы |
Замок |
Длина трубы L, мм | Вес трубы, кг | Резьба | |||
|---|---|---|---|---|---|---|---|---|
|
Наружный диаметр D, мм |
Толщина стенки t, мм |
Наружный диаметр D1, мм |
Внутренний диаметр d, мм |
Ширина прорезей под ключ S, мм | ||||
| ТБДЛ-75 | 75 | 7 | 75 | 56,5 | 63 | 4098 | 25,3 | СпК-73 |
| ТБДЛ-73 | 73 | 6 | 75 | 56,5 | 63 | 4098 | 48,2 | СпК-73 |
Механические свойства материала тела трубы и замка (не менее)
|
Параметры
|
ТБДС-73
|
ТБДЛ-75 |
||
|---|---|---|---|---|
|
Тело трубы, сталь гр.прочности «Д» |
Детали замка, сталь 40ХН |
Тело трубы, сплав Д16Т |
Детали замка, сталь 40ХН | |
| Временное сопротивление, Н/мм2 (кгс/мм2) | 539 (55) | 882 (90) | 390 (40) | 882 (90) |
| Предел текучести при растяжении, Н/мм2 (кгс/мм2) | 323 (33) | 686 (70) | 255 (26) | 686 (70) |
| Относительное удлинение, % | 16 | 15 | 12 | 15 |
| Твердость сердцевины, HRC | — | 26 | — | 26 |
Примечание:
- Механические свойства материала деталей замка указаны после их объемной термообработки (улучшения).
- Поверхностная твердость после закалки ТВЧ закалочных мест деталей замка – min 40-45HRC.
Возможно комплектование комплексов КГК-100, КГК-300 запасными частями и инструментом.
- Трубы керноприемные (БИ 109-395.000, БИ 109-395.000-01) служат для соединения породоразрушающего инструмента с бурильными трубами и содержат устройства для скалывания керна.
- Коронки для бурения типа КГ-84 МС, КГ-93 МС предназначены для вращательного бурения скважин с гидротранспортом керна в породах II-IV категорий по буримости с пропластками до VII категории в количестве не более 15% от объема бурения и применяются при бурении пород на буровых комплексах КГК.
