Трубы бурильные легкосплавные ТБЛ изготовлены из алюминиевого сплава Д16Т, замки – из стали 40ХН. Замки присоединяются к гладким трубам посредством резьбы и специального клея. Трубы ТБЛ применяются на станках, отвечающих требованиям использования труб ТБСУ.

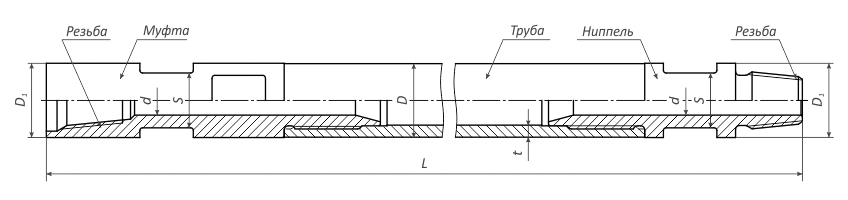

Технические характеристики
|
Обозначение |
Длина трубы в сборе L, м |
Расчетная масса трубы, кг |
Резьба |
Тело трубы |
Замок |
Момент затяжки резьбового соединения, Нм (±5%) |
|||
|---|---|---|---|---|---|---|---|---|---|
|
Наружный диаметр D, мм |
Толщина стенки t, мм |
Наружный диаметр D1, мм | Внутренний диаметр d, мм |
Ширина прорезей под ключ S, мм |
|||||
| ТБЛ-43 | 3,2 | 9,0 | З-34 | 43,0 | 7,0 | 43,5 | 16 | 30 | 700 |
| ТБЛ-43 | 4,7 | 12,3 | З-34 | 43,0 | 7,0 | 43,5 | 16 | 30 | 700 |
| ТБЛ-55 | 3,2 | 15,0 | З-45 | 55,0 | 9,0 | 55,5 | 22 | 41 | 1600 |
| ТБЛ-55 | 4,7 | 20,4 | З-45 | 55,0 | 9,0 | 55,5 | 22 | 41 | 1600 |
| ТБЛ-63,5 | 3,2 | 18,8 | З-53 | 63,5 | 9,0 | 64,0 | 28 | 46 | 2300 |
| ТБЛ-63,5 | 4,7 | 25,2 | З-53 | 63,5 | 9,0 | 64,0 | 28 | 46 | 2300 |
| ТБЛ-70 | 3,2 | 21,2 | З-57 | 70,0 | 9,0 | 70,5 | 32 | 46 | 3000 |
| ТБЛ-70 | 4,7 | 28,4 | З-57 | 70,0 | 9,0 | 70,5 | 32 | 46 | 3000 |
| ТБЛ-85 | 3,2 | 29,3 | З-67 | 85,0 | 9,5 | 85,5 | 40 | 55 | 4700 |
Механические свойства
Механические свойства материала бурильной трубы и замка (не менее)
| Параметры | Тело трубы, сплав Д16Т | Детали замка, сталь 40ХН |
| Временное сопротивление, МПа (кгс/мм2) | 392 (40) | 882 (90) |
| Предел текучести при растяжении, МПа (кгс/мм2) | 255 (26) | 686 (70) |
| Относительное удлинение, % | 12 | 15 |
| Твердость сердцевины HRC | — | 26 |
Примечание:
- Механические свойства материала деталей замка указаны после их объемной термообработки (улучшения).
- Поверхностная твердость деталей замка после закалки ТВЧ – min 55HRC.
ТБЛ замкового соединения – легкосплавные трубы нового поколения – существенно превосходят отечественные ЛБТН и зарубежные трубы ниппельного соединения:
- благодаря конструктивным особенностям прочность на знакопеременный изгиб ТБЛ на 35% выше, чем у ЛБТН и зарубежных аналогов;
- разъемным замковым резьбам ТБЛ требуется почти вдвое меньше оборотов по сравнению с ленточными резьбами ЛБТН до полного свинчивания резьбового соединения. Поверхностное упрочнение замковых резьб методом карбонитрации на нашем заводе полностью исключает их выход из строя по причине заеданий и износа;
- ТБЛ наиболее эффективны при высокочастотном, преимущественно алмазном способе бурения, а также при коррекции трассы скважин и направленном (многоствольном) бурении;
- ТБЛ изготавливаются различных типоразмеров: Ø от 43 до 85 мм, толщиной стенки от 7 до 9,5 мм, длиной от 0,7 до 6,2 м. Применение одинаковых наружных диаметров и разъемных замковых резьб обеспечивает полную взаимозаменяемость труб ТБЛ и ТБСУ, что позволяет формировать различные оптимальные компоновки бурильных колонн из ТБСУ и ТБЛ.
Таким образом, применение ТБЛ в работе обеспечивает:
- максимальное повышение производительности бурения путем наиболее полного использования скоростных возможностей современного бурового оборудования;
- повышение качества и эффективность управления трассами скважин, в том числе при направленном бурении;
- сокращение номенклатуры вспомогательного инструмента, а также облегчение условий труда бурового персонала, существенную экономию времени на спуско-подъемных операциях и снижение транспортных расходов;
- охват практически всей гаммы породоразрушающего инструмента по типам и диаметрам, всего диапазона глубин геологоразведочных скважин до 3500 м и соответствующего бурового оборудования, благодаря широкой номенклатуре труб по диаметрам и длинам.
Сертификаты
Сертификат соответствия № РОСС RU. АЯ. В 27888 от 25.05.2009 г.
