Бурильные трубы нестандартного ряда ТБСН с приваренными замками предназначены для разбуривания цементных стволов при капитальном ремонте нефтегазодобывающих скважин и для бурения неглубоких скважин (до 1000 м). Эти трубы могут быть использованы с буровыми установками типа 1БА-15В, УРБ-ЗАЗ.
Бурильные трубы нестандартного ряда ТБСН (ТУ 3668-016-01423045-2014) с приваренными замками предназначены для разбуривания цементных стволов при капитальном ремонте нефтегазодобывающих скважин и для бурения неглубоких скважин.
Глубина бурения: до 1000 м.
Эти трубы могут быть использованы с буровыми установками типа 1БА-15В, УРБ-ЗАЗ.
|

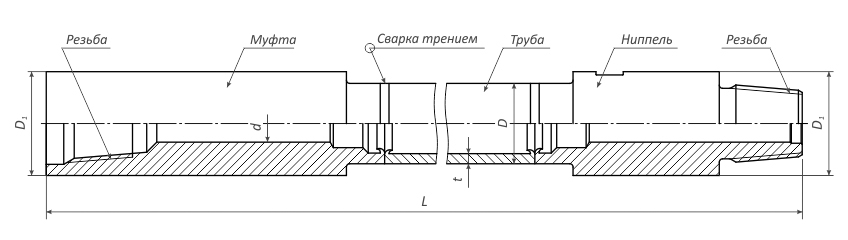

Обозначение |
Тело трубы |
Замок |
Резьба |
||
|---|---|---|---|---|---|
| Наружный диаметр D,Наружный диаметр D, мм | Наружный диаметр D, мм |
Толщина стенки t, мм |
Наружный диаметр D1, мм |
Внутренний диаметр d, мм |
|
| ТБСН 43,0 | 43,0 | 3,5; 4,5; 6,0 | 54; 55,5 | 14-22 | З-44, З-45 |
| ТБСН 50,0 | 50,0 | 5,5 | 54; 55,5 | 22 | З-44, З-45 |
| ТБСН 55,0 | 55,0 | 6,0; 8,0 | 64 | 22-28 | З-53 |
| ТБСН 60,0 | 60,3 | 7,0 | 64; 75; 79; 80; 86 | 32-43,5 | З-53, З-57, З-63, З-66, З-73 |
| ТБСН 63,5 | 63,5 | 7,0; 8,0; 9,0 | 75; 79; 80; 86 | 33-43,5 | З-57, З-65, З-66, З-73 |
| ТБСН 73,0 | 73,0 | 7,0; 8,0; 9,0 | 79; 80; 86; 95 | 33-43,5 | З-65, З-66, З-73, З-76 |
| ТБСН 89,0 | 89,0 | 6,5; 7,0; 8,0; 9,0 | 95; 105; 108 | 32-54 | З-73, З-76, З-86, З-88 |
| ТБСН 102,0 | 102,0 | 9,0 | 105; 108; 118; 121 | 38-70 | З-86, З-88, З-101, З-102 |
| ТБСН 114,0 | 114,0 | 9,0 | 114; 114,5; 118; 121; 133 | 38-73 | З-86, З-88, З-101, З-102, З-108 |
Примечание:
- По согласованию с заказчиком трубы могут быть изготовлены любой длины от 1,0 до 9,5 м.
- Группы прочности труб: «Д», «К», «Е», «Л» (по согласованию с заказчиком из стали 45). Замки изготавливаются из стали 40ХН.
Механические свойства материала тела трубы и замка (не менее)
| Наименование параметров |
Тело трубы, сталь гр. прочности Д |
Тело трубы, сталь гр. прочности К |
Тело трубы, сталь гр. прочности Е |
Тело трубы, сталь гр. прочности Л |
Детали замка, сталь 40ХН |
| Временное сопротивление, МПа (кгс/мм2) | 655 (68,8) | 687 (55) | 735 (75) | 784 (80) | 882 (90) |
| Предел текучести при растяжении, МПа (кгс/мм2) | 379 (38,7) | 490 (50) | 539 (55) | 637 (65) | 686 (70) |
| Относительное удлинение, % | 16 | 12 | 12 | 12 | 15% |
| Твердость сердцевины HRС | — | — | — | — | 26 |
Примечание:
- Механические свойства материала тела трубы указаны после нормализации и распространяются на сварной шов.
- Механические свойства материала деталей замка указаны после их объемной термообработки (улучшения).
- Поверхностная твердость деталей замка после закалки ТВЧ – min 45HRC.
Примеры обозначения бурильных труб при заказе:
Труба бурильная ТБСН диаметром 55 мм, толщиной стенки 6 мм, нормализованная, длиной 9,5 м:
Труба 55-64х6,0х9500 Н ТУ 3668-016-01423045-2014
