Колонковый набор HU (WL HU 10.00.00.000) применяется в подземных выработках для колонкового бурения скважин с углом наклона к горизонту от +90° до -90° для бурении скважин Ø95,6 мм.
Подробнее
Описание
Колонковый набор состоит из:
- керноприемника;
- релитового и подрелитового переходов;
- наружной колонковой трубы;
- посадочного кольца;
- стабилизатора.
Керноприемник состоит из:
- головного блока HU;
- кернорвательного устройства;
- внутренней керноприемной трубы.
Комплектация

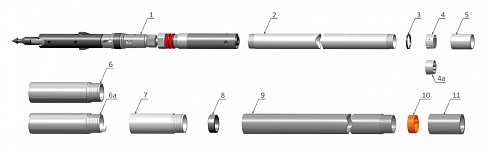

| № поз. | Обозначение | Наименование | Кол-во, шт | Комплектация | |||||
| Колонковый набор HU в сборе | |||||||||
| 1-11 | WL HU 10.01.01.000 | Набор колонковый HRQCU (1,5 м) | ↓ | ||||||
| 1-11 | WL HU 10.01.02.000 | Набор колонковый HRQCU (3,0 м) | ↓ | ||||||
| 1-11 | WL HU 10.02.01.000 | Набор колонковый HQCU (1,5 м) | ↓ | ||||||
| 1-11 | WL HU 10.02.02.000 | Набор колонковый HQCU (3,0 м) | ↓ | ||||||
| Керноприемник HU в сборе | |||||||||
| 1-5 | WL HU 09.00.00.000 | Керноприемник HU (1,5 м) | ↓ | ||||||
| 1-5 | WL HU 09.00.00.000-01 | Керноприемник HU (3,0 м) | ↓ | ||||||
| Комплектующие колонкового набора | |||||||||
| 1 | WL HU 01.00.00.000 | Головной блок HU | 1 | ˅ | ˅ | ˅ | ˅ | ˅ | ˅ |
| 2 | WL H 03.01.00.001 | Труба керноприемная H (1,5 м) | 1 | ˅ | ˅ | ˅ | |||
| 2 | WL H 03.01.00.001-01 | Труба керноприемная H (3,0 м) | 1 | ˅ | ˅ | ˅ | |||
| 3 | WL H 05.01.00.001 | Кольцо упорное H | 1 | ˅ | ˅ | ˅ | ˅ | ˅ | ˅ |
| 4 | WL H 05.02.00.001 | Кольцо кернорвательное H | 1 | ˅ | ˅ | ˅ | ˅ | ˅ | ˅ |
| 4а | WL H 05.02.00.002 | Кольцо кернорвательное H с канавками | 1 | + | + | + | + | + | + |
| 5 | WL H 05.03.00.001 | Корпус кернорвателя H | 1 | ˅ | ˅ | ˅ | ˅ | ˅ | ˅ |
| 6 | WL H 04.01.01.001 | Релитовый переход HRQC | 1 | ˅ | ˅ | ||||
| 6 | WL H 04.01.02.001 | Релитовый переход HQC | 1 | ˅ | ˅ | ||||
| 7 | WL H 04.02.00.001 | Подрелитовый переход H | 1 | ˅ | ˅ | ˅ | ˅ | ||
| 8 | WL H 05.04.00.001 | Кольцо посадочное H | 1 | ˅ | ˅ | ˅ | ˅ | ||
| 9 | WL H 03.02.00.001 | Труба колонковая H (1,5 м) | 1 | ˅ | ˅ | ||||
| 9 | WL H 03.02.00.001-01 | Труба колонковая H (3,0 м) | 1 | ˅ | ˅ | ||||
| 10 | WL H 05.05.00.001 | Стабилизатор H | 1 | ˅ | ˅ | ˅ | ˅ | ||
| 11 | WL H 04.05.00.001 | Предохранитель резьбы H | 1 | ˅ | ˅ | ˅ | ˅ | ||
˅ – стандартная комплектация колонкового набора (1-11, кроме 4а).
+ – по запросу заказчика может входить в нестандартную комплектацию колонкового набора 4а.
При оформлении заказа на поставку колонкового набора HU рекомендуется одновременно заказать комплект запасных частей (WL H 07.01.00.000 ЗИ), наиболее часто требующих замены в период эксплуатации, из расчета 1 комплект на 1000 п.м. бурения.
