Головной блок P (WL P 01.00.00.000) предназначен для фиксации керноприемника в наружной трубе и обеспечения неподвижности керноприемной трубы во время бурения.
Подробнее
Описание
Головной блок состоит из:
- верхней части головного блока;
- нижней части головного блока (подшипниковый узел).
Верхняя часть головного блока обеспечивает возможность фиксирования и поднятия головного блока из скважины, нижняя – неподвижность керноприемной трубы при бурении. Кернорвательное устройство, предназначено для срыва и удержания керна при извлечении керноприемника.
Комплектация

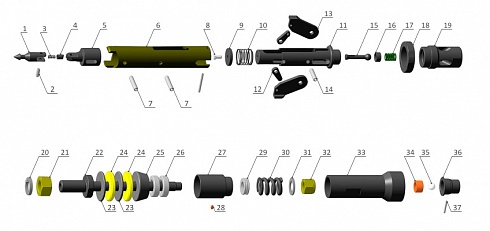

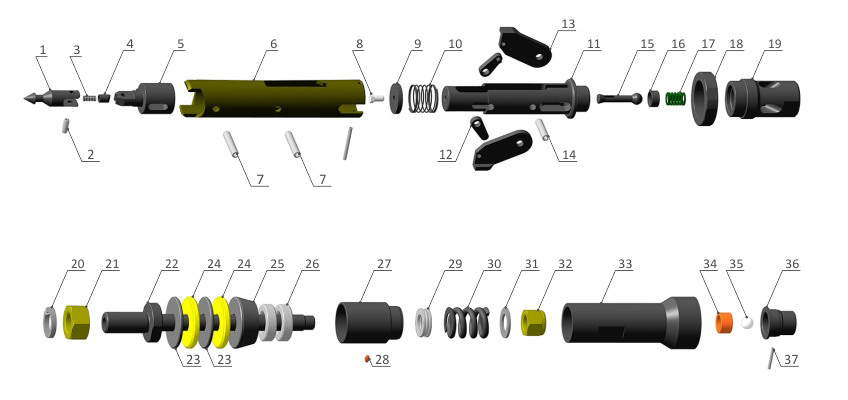

| № поз. | Обозначение | Наименование | Кол-во, шт |
| 1-22 | WL P 01.00.01.000 | Верхняя часть головного блока P | 1 |
| 1 | WL N 01.00.01.001 | Наконечник копьевидный | 1 |
| 2 | Штифт А.10х26 Хим.Окс.прм ГОСТ 14229-93 | 1 | |
| 3 | WL N 01.00.01.002 | Пружина сжатия 10 | 1 |
| 4 | WL N 01.00.01.003 | Плунжер стопорный | 1 |
| 5 | WL H 01.00.01.004 | Основание | 1 |
| 6 | WL P 01.00.01.005 | Цилиндр | 1 |
| 7 | Штифт А.13х70 Хим.Окс.прм ГОСТ 14229-93 | 2 | |
| 8 | Штифт 6х70 ISO 8750 | 1 | |
| 9 | Болт М10-6gх20.58 ГОСТ 7805-70 | 1 | |
| 10 | WL P 01.00.01.012 | Шайба 10х56х9 | 1 |
| 11 | WL P 01.00.01.006 | Пружина сжатия 52 | 1 |
| 12 | WL P 01.00.01.007 | Верхняя часть корпуса | 1 |
| 13 | WL P 01.00.01.100 | Деталь соединительная | 2 |
| 14 | WL P 01.00.01.008 | Стопор | 2 |
| 15 | Штифт А.13х55 Хим.Окс.прм ГОСТ 14229-93 | 1 | |
| 16 | WL P 01.00.01.016 | Клапан сигнализатора | 2 |
| 17 | WL P 01.00.01.015 | Вкладыш клапана | 1 |
| 18 | WL P 01.00.01.017 | Пружина сжатия 24 | 1 |
| 19 | WL P 01.00.01.010 | Буртик посадочный | 1 |
| 20 | WL P 01.00.01.011 | Нижняя часть корпуса | 1 |
| 21 | Шайба 39 Т ГОСТ 6402-70 | 1 | |
| 22 | Гайка М39-6H.8.Хим.Окс.прм ГОСТ 5915-70 | 1 | |
| 23-38 | WL P 01.00.02.000 | Нижняя часть головного блока P | 1 |
| 23 | WL P 01.00.02.001 | Шпиндель | 1 |
| 24 | WL P 01.00.02.003 | Шайба 32х95х6 | 2 |
| 25 | WL P 01.00.02.002 | Манжета сигнализатора P (мягкая) | 2 |
| 26 | WL P 01.00.02.008 | Корпус подшипника | 1 |
| 27 | Подшипник 8208 ГОСТ 520-89 | 2 | |
| 28 | WL P 01.00.02.100 | Втулка | 1 |
| 29 | Масленка 1.1 Кд6.хр ГОСТ 19853-74 | 1 | |
| 30 | Подшипник 98206 ТУ 37.006.087-79 | 1 | |
| 31 | WL P 01.00.02.004 | Пружина сжатия 58 | 1 |
| 32 | Шайба А30.37 ГОСТ 11371-78 | 1 | |
| 33 | Гайка М30-6Н.8.NF ГОСТ Р 50273-92 | 1 | |
| 34 | WL P 01.00.02.005 | Колпачок керноприемной трубы | 1 |
| 35 | WL P 01.00.02.009 | Втулка обратного клапана | 1 |
| 36 | Шарик 22-40 ГОСТ 3722-81 | 1 | |
| 37 | WL P 01.00.02.006 | Корпус обратного клапана | 1 |
| 38 | Штифт 5х45 ISO 8750-6 | 1 | |
| 39 | WL P 01.00.01.000 ЗИ | Комплект запасных частей головного блока P | 1 |
Головной блок P поставляется только с комплектом запасных частей к головному блоку P (WL P 01.00.01.000 ЗИ).
